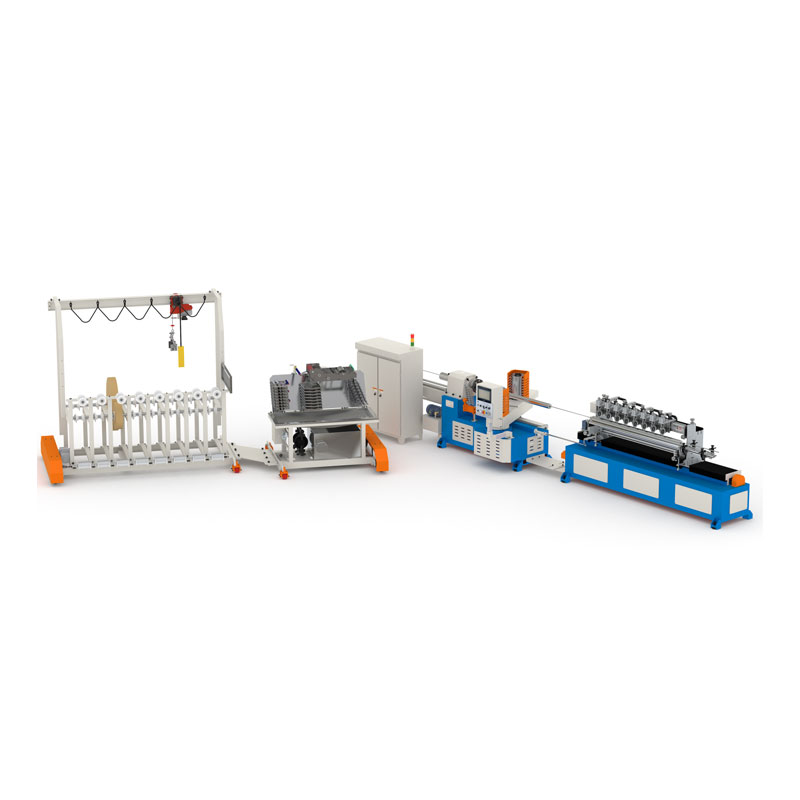

کاغذی ٹیوب بنانے کی مشین مختلف مقاصد کے لئے کاغذی نلیاں پروسیسنگ کے لئے موزوں ہے ، بشمول جامع پیکیجنگ کین ، چھوٹے پیکیجنگ رول کور اور آفس کی فراہمی کے لئے کاغذی نلیاں۔ یہ سرپل پیپر ٹیوبوں کو موثر انداز میں تیار کرنے کے لئے ایک مشین میں گلونگ ، رولنگ اور کاٹنے کو مربوط کرتا ہے۔

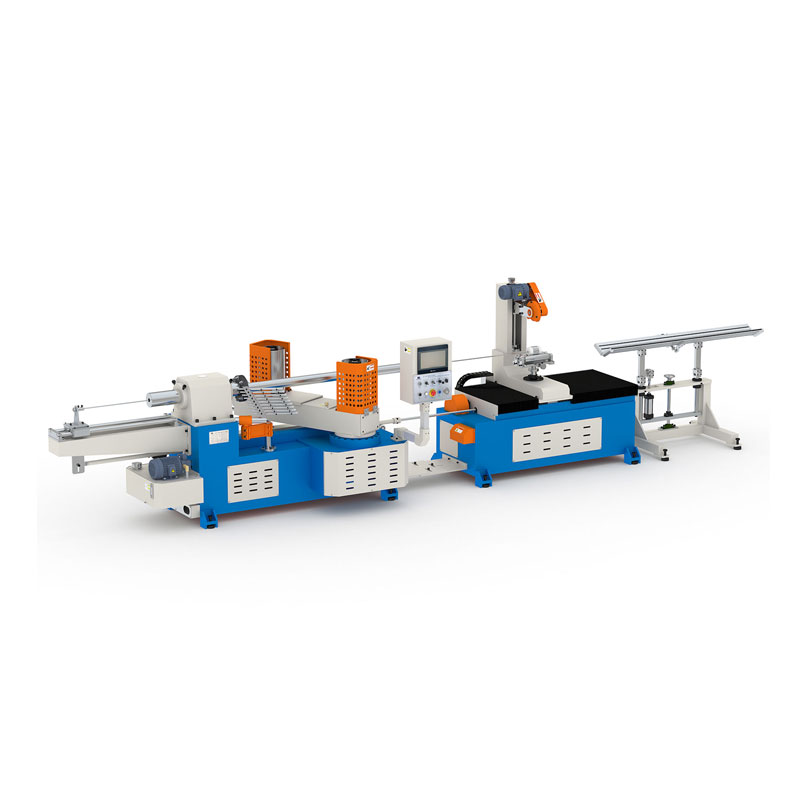

PTE2-120 پیپر ٹیوب بنانے والی مشین ، مجموعی ڈیزائن کمپیکٹ ڈھانچہ ، مستحکم آپریشن ، سادگی اور کارکردگی کا پیچھا کرتا ہے ، اور اسے چلانے اور برقرار رکھنے میں آسان ہے۔
10 ملی میٹر سے کم کی موٹائی کے ساتھ 3 انچ کاغذی نلیاں (اندرونی قطر 76.2 ملی میٹر) کی معیاری پیداوار ، زیادہ سے زیادہ پروڈکشن پیپر ٹیوب اندرونی قطر 200 ملی میٹر ہے۔

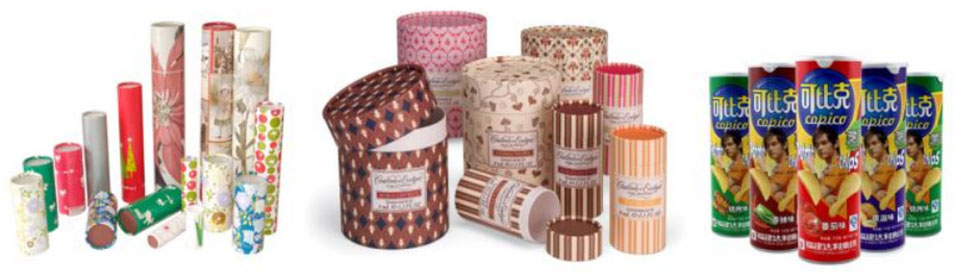

پیداوار کے استعمال کا حوالہ: کیمیائی فائبر کے لئے کاغذی نلیاں ، مختلف پیکیجنگ کمپوزٹ کین ، مختلف چھوٹے صنعتی پیپر کور ٹیوبیں۔
سرپل پیپر ٹیوبوں کی تیاری گلونگ ، سمیٹنے سے ، ضرورت کے مطابق کاٹنے تک مکمل ہوتی ہے۔
| پیرامیٹر | کنٹرول سسٹم | ||
| پرت کی تعداد | 3-16 پرتیں | پی ایل سی کنٹرولر | ڈیلٹا |
| زیادہ سے زیادہ قطر | 200 ملی میٹر | مین مشین انٹرفیس | رنگین ٹچ اسکرین وین ویو 6070T |
| من قطر | 20 ملی میٹر | پروگرام ایڈیشن | JS-PTM4.2 |
| زیادہ سے زیادہ موٹائی | 8 ملی میٹر | انورٹر | یاسکاوا 7.5 کلو واٹ |
| کم سے کم موٹائی | 0.5 ملی میٹر | ایکٹیویٹر (رابطہ کار ..) | صاف |
| مینڈریل فکسنگ کا راستہ | flange & سخت | سگنل جزو | اومرون |
| ناک کو ریونڈ کریں | دو ناک ایک بیلٹ | نیومیٹک جزو | ایرٹاک |
| کاٹنے کا طریقہ | نیومیٹک سنگل سرکلر کٹر | زاویہ ایڈجسٹ موٹر | جیاچینگ |
| گلونگ راہ | ڈبل فریق | ہم وقت سازی کا کنٹرول | ایکس محور سروو سکرو /زیڈ محور مرحلہ سکرو |
| لمبائی کا راستہ طے کرنا | انکوڈر | ہم وقت سازی ٹریک کاٹنے کا نظام | سروو ہم وقت ساز ٹریک کاٹنے |
| آپریٹر | 1-2 پرسن | ریموٹ کنٹرولر | اختیاری |
| پیداوار کی رفتار | 3-20m/منٹ | ٹیوب ہولڈر | ہے |
| اسپیڈ کنٹرول | انورٹر | بیلٹ کنٹرول کا زاویہ | بجلی |
| ان پٹ پاور | رواج | بیلٹ ایڈجسٹمنٹ | ہائیڈرولک |
| سائز (ملی میٹر) | مین فریم کا زاویہ | ہے | |
| مین فریم: L*W*H. | 5500 ملی میٹر*1700 ملی میٹر*2000 ملی میٹر | جب کاغذ کی کمی ہے تو آٹو اسٹاپ | ہے |
| علاقہ: L*W. | 16000 ملی میٹر*7500 ملی میٹر | آٹو گلو کھانا کھلانا | سکرو پمپ 1.5 کلو واٹ |
| پہیے حب قطر | 215 ملی میٹر | آٹو چکنا کرنا | ہے |
| پہیے حب کی اونچائی | 400 ملی میٹر | تناؤ ایڈجسٹمنٹ | مکینیکل |
| کم سے کم سفر | 750 ملی میٹر | کاغذ ریل اسٹینڈ کی قسم | لازمی |
| میکس ٹریڈ | 950 ملی میٹر | بیلٹ | کینوس |
| کل وزن | 3900 کلوگرام | ٹرانسمیشن سسٹم | |
| منسلک جزو | مین موٹر پاور | 7.5kw | |
| اوٹوم/فیس پیپر ڈیوائس | ہے | سمیٹنے والی ناک کی رفتار گھومتی ہے | 47r/منٹ |
| تنصیب کا آلہ | ہے | سمیٹنے والی ناک کا آؤٹ پٹ ٹورک | 1360n.m |
| مینڈریل | 1pc | ٹرانسمیشن کا طریقہ | گیئر اور چین |
| بیلٹ | 1pc | ٹرانسمیشن چین کا ماڈل | 12a*2 |
| سمیٹنے والی ناک کی ڈرائیو | 2 پہیے | ||
| موٹر کاٹنا | موٹر/وانکسین گیئر موٹر قدم اٹھانا | ||
| برداشت | HRB | ||
1. فریم ڈھانچہ اعلی طاقت والے اسٹیل ، سی این سی کاٹنے اور ویلڈنگ سے بنا ہے ، جس سے مضبوط سختی ، چھوٹی خرابی اور پوری مشین کے ہموار آپریشن کو یقینی بنایا جاتا ہے۔
2. مرکزی ڈرائیو سخت گیئر سطح کو اپناتی ہے مکمل تیل کے غسل خانے میں کمی ، جس میں خاموش آپریشن ، کم گرمی اور مضبوط ڈرائیو کے فوائد ہیں
3. مرکزی موٹر ویکٹر ہائی ٹارک انورٹر اسپیڈ ریگولیشن کو اپناتی ہے۔ عین مطابق رفتار کنٹرول حاصل کریں
4. ہائیڈرولک بیلٹ تناؤ کے آلے ، بیلٹ ٹینشن سینسر ، بیلٹ اینگل سینسر سے لیس ، جو خود بخود بیلٹ کی حالت کو درست کرسکتا ہے اور چلنے والے توازن کو بہتر بنا سکتا ہے۔
5. سی این سی کے ہم وقت ساز مونڈنے والے نظام کے ساتھ لیس ، مونڈنے والی میز پر صحت سے متعلق بال سکرو اور اعلی کارکردگی والے سروو موٹر کے ذریعہ کارفرما ہے۔
6. مختلف رفتار پر کاغذ ٹیوب کی لمبائی کی عین مطابق مستقل مزاجی کو یقینی بنانے کے لئے پلس فکسڈ لمبائی کنٹرول ، اور فیڈفورورڈ معاوضہ فنکشن کے ساتھ لیس ہے۔
7. دوہری پی ایل سی کنٹرول سسٹم کو اپنانا ، IO آؤٹ پٹ کنٹرول اور فنکشن آپریشن کاٹنے کے نظام کی رد عمل کی رفتار اور لمبائی مستقل مزاجی کو بہتر بنانے کے لئے الگ الگ کنٹرول کیا جاتا ہے۔
8. ایک نئے آپریشن پینل سے لیس ، بڑے سائز کے رنگ ٹچ اسکرین ہیومن مشین انٹرفیس آپریشن۔ 9. ملٹی فنکشن نیچے کاغذ کی فراہمی کے آلے سے لیس ، کاغذ بریک خودکار اسٹاپ فنکشن
10. انٹیگریٹڈ پیپر بیلٹ پہنچانے کا نظام ، تمام ایڈجسٹمنٹ کو الیکٹرک ایکچوایٹرز کے ذریعہ یکساں طور پر کنٹرول کیا جاتا ہے۔

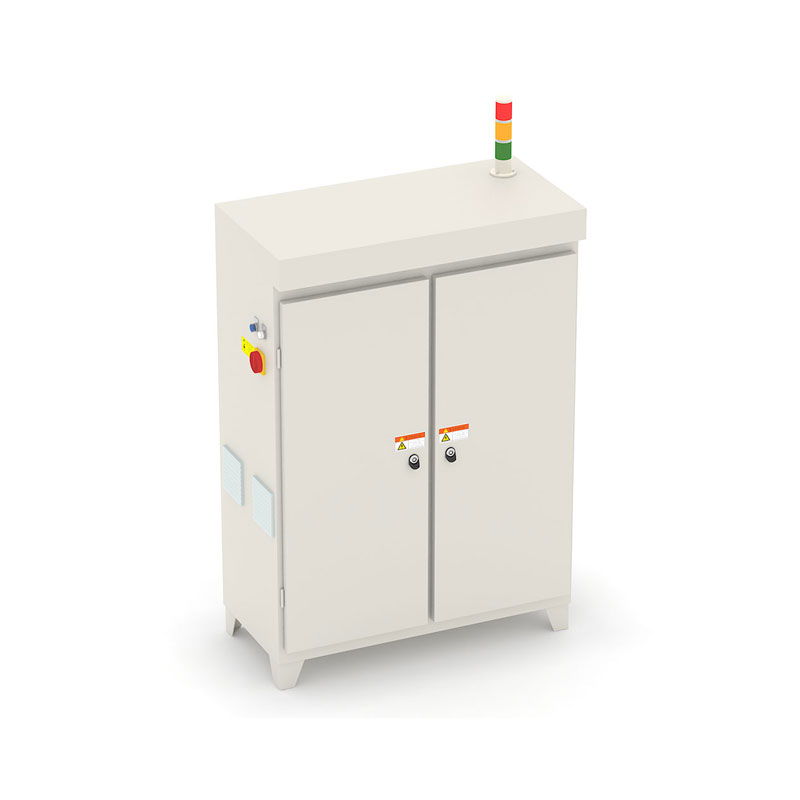

11. ماڈیولر برقی ڈیزائن ، معقول ڈھانچہ ، زیادہ موثر اور آسان دیکھ بھال۔
12. معاون صنعتی نیٹ ورک کی توسیع ، موڈبس ٹی سی پی کے ساتھ مطابقت رکھنے والے سامان کے تعلق سے متعلق کنٹرول اور ریموٹ بحالی کا احساس کرسکتے ہیں۔
